Terugslagkleppen: de kerntechnologie voor unidirectionele stroming in pijpleidingen

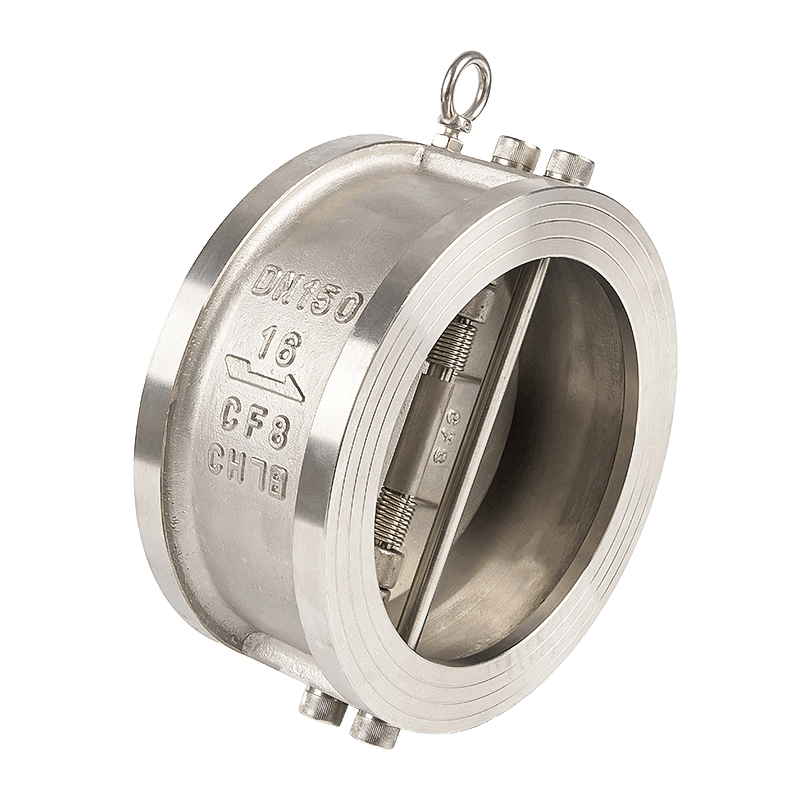

De Terugslagklep is van fundamenteel belang automatische klep . De primaire functie ervan is ervoor te zorgen dat vloeibare media in een pijpleidingsysteem automatisch en effectief slechts in één vooraf bepaalde richting stromen het voorkomen van elke vorm van terugstroming of tegenstroom . Deze klep werkt volledig op basis van de inherente druk van de vloeistof en vereist geen externe voeding of handmatige tussenkomst. Vandaar de benaming ‘eenrichtingsklep’.

I. Nauwkeurig werkingsprincipe en mechanisme

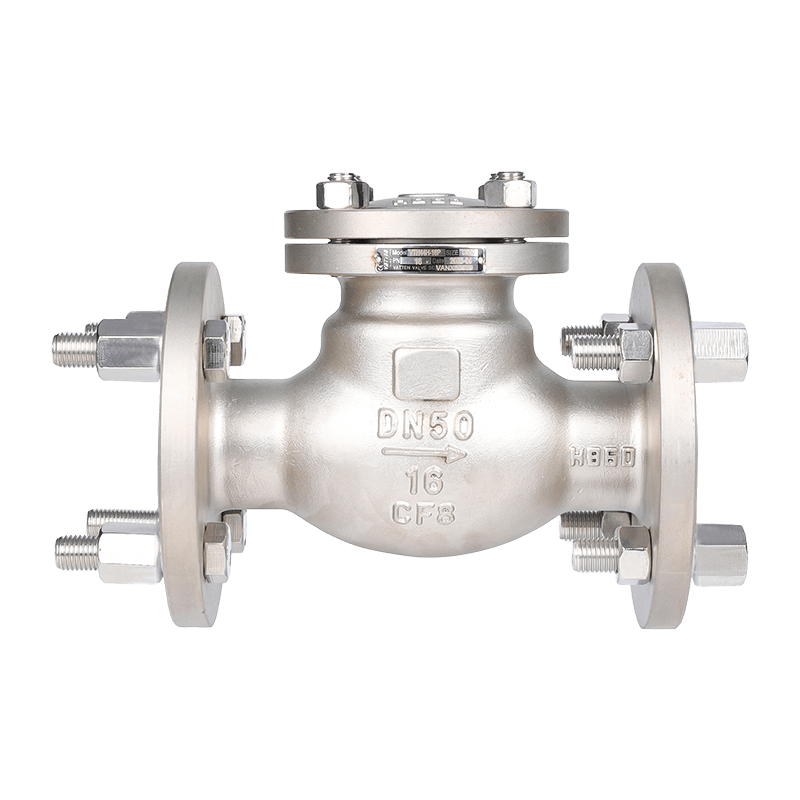

De operational mechanism of the Swing Check Valve is based on the principles of fluid thrust and gravity.

1. Open staat (voorwaartse stroom): Wanneer het medium in de normale richting stroomt, is het kinetische energie en druk creëer een stuwkracht die op de schijf inwerkt. Zodra deze stuwkracht het gewicht van de schijf en de wrijving van het scharnier overwint, zwaait de schijf open rond de schijf scharnier pin in de richting van de stroom. In volledig open toestand is het stroompad vrijwel rechtdoor, wat een extreem lage weerstand tegen de vloeistof biedt.

2. Gesloten toestand (neiging tot omgekeerde stroom): Wanneer de pomp stopt, de stroomsnelheid afneemt of er een poging tot tegenstroom plaatsvindt, verliest de schijf de voorwaartse stuwkracht. De schijf zwaait dan snel en automatisch terug naar de schijf zitplaats vanwege de gecombineerde kracht ervan zwaartekracht en de omgekeerde druk van het medium . Hoe groter de tegendruk, hoe strakker de schijf tegen de zitting drukt, wat leidt tot betrouwbaardere afdichtingsprestaties.

Geworteld in de Duitse traditie van precisieproductie, Vatten Valve Groep handhaaft zijn focus op automatische regelkleppen en houdt zich daarbij strikt aan de internationale kwaliteitsnormen. Deze toewijding aan precisie is een integraal onderdeel van het ontwerp en de productie van cruciale componenten zoals de scharnierpen en zitting in onze terugslagkleppen, waardoor een lange levensduur en betrouwbare werking wordt gegarandeerd.

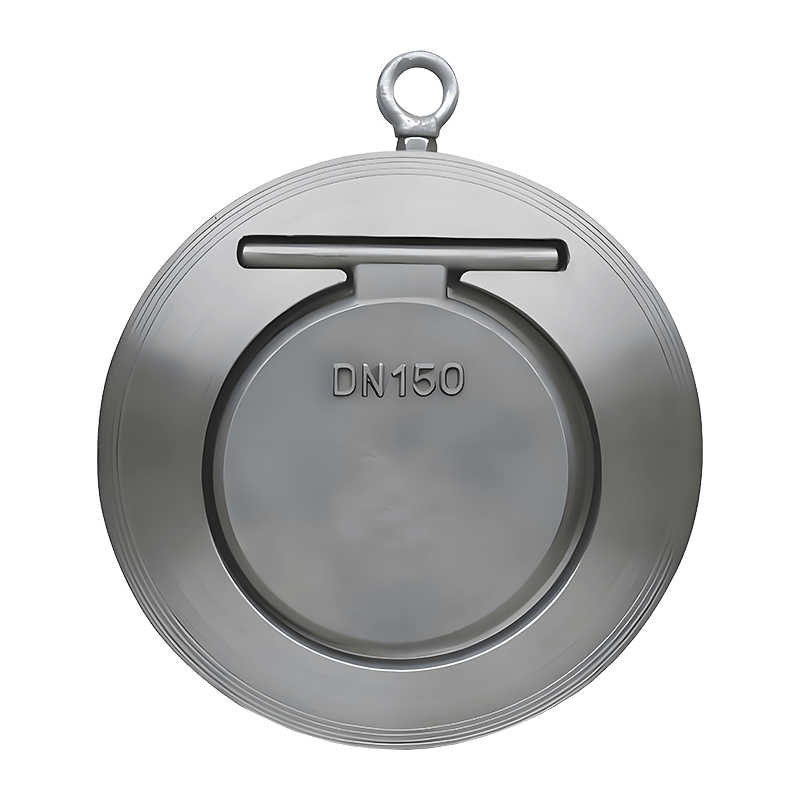

II. Kernstructuur en componentanalyse

Hoewel de structuur van een terugslagklep eenvoudig lijkt, hangt de betrouwbaarheid ervan af van de gesynchroniseerde werking van verschillende belangrijke componenten:

• Lichaam: Het dient als omhulsel en raamwerk, is bestand tegen pijpleidingdruk en is verbonden met het systeem. Het lichaam heeft een rechtdoorstroomontwerp om de vloeistofweerstand te minimaliseren.
• Schijf: De core component that executes the opening and closing function. It’s connected by a scharnier arm naar de klep scharnier pin , waardoor het kan schommelen. Schijfmaterialen moeten compatibel zijn met het getransporteerde medium.
• Zitplaats: De sealing surface inside the body that contacts the disc. The seat is often inlaid with wear-resistant or resilient materials to ensure a long-term, reliable seal.
• Scharnierpen: De pivot point for the disc’s movement. The pin’s strength and precise positioning are critical for valve performance and durability.
• Motorkap: Het sluit de interne ruimte af en biedt een toegangspoort voor onderhoud of inspectie van de interne componenten.

Vatten Valve Groep, a globally renowned industrial automation valve enterprise originating from Saarland, Germany, is gespecialiseerd in het onderzoek, de ontwikkeling en de productie van kernproducten zoals kogelkranen met automatische bediening, vlinderkleppen en regelkleppen. Onze expertise op het gebied van automatische regeling zorgt ervoor dat zelfs onze passieve componenten, zoals terugslagkleppen, zijn ontworpen volgens de hoogste normen op het gebied van betrouwbaarheid en materiaalintegriteit.

III. Technische voordelen en vloeistofeigenschappen

De widespread adoption of the Swing Check Valve is driven by its unique product advantages:

• Ultra-lage stromingsweerstand en drukval: Wanneer de schijf volledig open is, is het stroompad vrijwel recht. Dit resulteert in een extreem lage stromingsweerstandscoëfficiënt, wat cruciaal is voor leidingsystemen met een hoog debiet en lange afstanden, omdat het het energieverbruik van de pompen effectief vermindert.
• Brede toepasbaarheid: Het kan diverse media verwerken, waaronder schoon water, afvalwater, stoom, olie, gassen en vloeistoffen die zwevende vaste stoffen bevatten.
• Betrouwbare zelfdichting: De reverse pressure of the medium increases the force pushing the disc onto the seat, thereby enhancing the sealing tightness—a characteristic known as automatische afdichtingsversterking .

IV. Installatieoverwegingen en beperking van waterslag

Bij technische toepassingen is het essentieel om rekening te houden met de installatievereisten en potentiële technische uitdagingen die gepaard gaan met terugslagkleppen:

1. Installatierichting: Traditioneel Terugslagkleps vooral op vertrouwen zwaartekracht om de sluiting te vergemakkelijken, dus moeten ze doorgaans worden geïnstalleerd horizontale pijpleidingen . Wanneer verticale installatie onvermijdelijk is, wordt een speciaal ontwerp geboden veerondersteunde sluiting moet worden geselecteerd.
2. Waterslagrisico: Dit is een grote zorg. Wanneer een pomp plotseling stopt, keert de stroom snel om, waardoor de schijf snel en krachtig tegen de zitting slaat. Deze impact genereert een krachtige, onmiddellijke drukgolf die bekend staat als ‘waterslag’.
3. Mitigatietechnieken: Om het risico op waterslag aan te pakken, worden vaak gespecialiseerde ontwerpen gebruikt voor pijpleidingen met hoge snelheid of grote diameter:
   • Externe hendel en contragewicht: Door het gewicht en de lengte van de hendel aan te passen, kunnen de sluitsnelheid en kracht van de schijf nauwkeurig worden gecontroleerd en gedempt.
   • Kantelschijfontwerp: Dit ontwerp verkort de slag van de schijf, waardoor deze sneller en soepeler sluit voordat de vloeistof volledig omkeert.

Door gebruik te maken van onze uitzonderlijke technologische expertise, Vatten Valve Groep levert innovatieve klepoplossingen en professionele technische ondersteuning aan cruciale industrieën, waaronder de energie-, chemische, waterbehandelings-, farmaceutische en voedselverwerking. We streven naar voortdurende innovatie en bieden klanten producten met superieure prestaties, professionele technische ondersteuning en uitgebreide vloeistofcontroleoplossingen, waardoor ze de complexe industriële vloeistofcontrole-uitdagingen kunnen aanpakken, met name de uitdagingen die gepaard gaan met hogedrukwaterslag in kritieke infrastructuur.
