Optimalisatie van mechanische montage en actuatorkoppeling voor nauwkeurige feedback

Mechanische installatiefouten zijn een belangrijke oorzaak van valse feedback eindschakelaars voor kleppen . Let bij toepassingen met hoge precisie op de uitlijning van de askoppeling, de slagbegrenzers van de actuator en het elimineren van speling. Gebruik stevige koppelingshardware en bevestigingsmiddelen met torsiecontrole om microbewegingen te voorkomen die zich vertalen in contactgeratel. Als de klepactuator nokken of hefbomen gebruikt, specificeer dan geharde nokvlakken en geharde volgoppervlakken om herhaalbare nokprofielen gedurende miljoenen cycli te behouden.

Praktische montagecontroles

• Controleer de concentriciteit van de as met een meetklok; De toegestane slingering moet binnen de tolerantie van de fabrikant liggen voor herhaalbaar schakelen.
• Mechanische aanslagen van de actuator vergrendelen en eindposities registreren; documenteer het mechanische einde van de reis om te correleren met elektrische feedback.
• Gebruik anti-rotatiebeugels voor eindschakelaarbehuizingen in trilinstallaties.

Contacttechnologieën en signaalintegriteit: Honeywell versus PF Elements

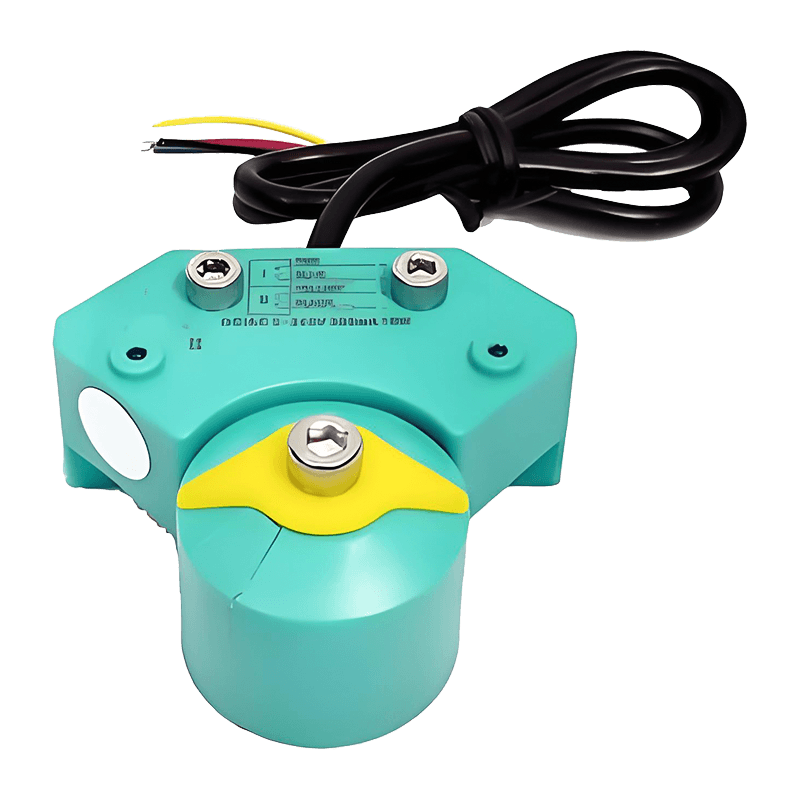

Het kiezen van contactelementen heeft invloed op de contactweerstand, de stuitereigenschappen en de levensduur. Mechanische microschakelaars van Honeywell bieden vaak robuuste contacten van metaallegeringen met voorspelbare veerkracht en goed gedocumenteerde elektrische levensduurcurven. PF (Pepperl Fuchs) biedt zowel mechanische als elektronische schakeltechnologieën (inclusief NAMUR- en solid-state-uitgangen) met lagere contactslijtage en betere EMI-immuniteit in elektrisch luidruchtige installaties. Overweeg hybride benaderingen voor hoogfrequente klepbediening: mechanische contacten voor beproefde veiligheidsvergrendelingen gecombineerd met solid-state sensoren voor snelle bemonstering en diagnostiek.

Elektrische interface, debounce en diagnose voor betrouwbare positiedetectie

Nauwkeurige positiefeedback vereist meer dan een schone mechanische schakelaar. Implementeer hardware- en software-debounce, gebruik bewaakte circuits en volg trends in contactweerstand. Meet de contactweerstand tijdens de inbedrijfstelling en registreer veranderingen in de loop van de tijd; er gaat vaak een stijgende trend vooraf aan contactstoringen. Voor veiligheidskritische kleppen kiest u voor geforceerde contacten of tweekanaals bewaakte lussen, zodat de PLC/RTU contactverschillen in realtime kan detecteren.

Aanbevolen elektrische praktijken

• Gebruik RC of digitale debounce afgestemd op het kortst verwachte mechanische bounce-venster om valse overgangen te voorkomen zonder echt snelle gebeurtenissen te maskeren.
• Implementeer contacttoezicht (end-to-end weerstandscontroles) om bedrading of contactdegradatie te detecteren.
• Registreer tijdstempels van statuswijzigingen om intermitterende fouten te detecteren die verband houden met trillings- of temperatuurcycli.

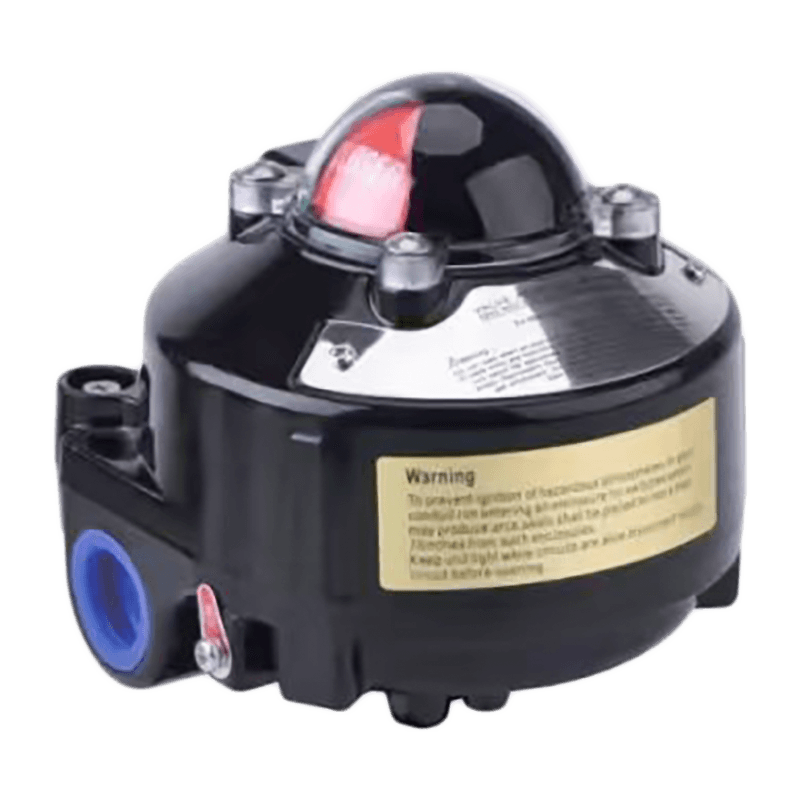

Explosieveilige ontwerpoverwegingen (ExdIICT6) in ontvlambare atmosferen

Het selecteren van eindschakelaars met ExdIICT6-certificering vereist aandacht voor leidinginvoeren, kabelwartels en temperatuurklasselimieten. De Exd-behuizing voorkomt dat ontstekingsbronnen zich naar de gasatmosfeer verspreiden; het vakmanschap bij de installatie (juiste afdichtingsmassa, gecertificeerde pakkingbussen en koppelinstellingen) is echter net zo belangrijk om de classificatie te behouden. Zorg er ook voor dat de omgevingstemperatuur en de verwachte oppervlaktetemperaturen van de schakelaar onder elektrische belasting onder de T6-limiet blijven.

Controlelijst voor veldverificatie voor explosieveilige installaties

• Controleer of het certificaat overeenkomt met de beoogde gasgroep en temperatuurklasse (Ex d II C T6).
• Gebruik gecertificeerde kabelwartels die geschikt zijn voor vlampaden en breng anti-seize aan volgens de richtlijnen van de fabrikant.
• Noteer de koppelwaarden van de behuizing en de afdichtingsmethode van de pakkingbus in het inbedrijfstellingsrapport.

Onderhoud, verificatie en levenscyclusbeheer voor hoogfrequente bewerkingen

Hoogfrequente klepcycli verkorten de levensduur van mechanische contacten. Maak een onderhoudsschema op basis van werkelijke cycli in plaats van kalendertijd. Gebruik eenvoudige tellers of gebeurtenisregistratie om inspecties te activeren op gedefinieerde cyclustellingen. Controleer tijdens de inspectie de toestand van het contactoppervlak, de veerspanningen, de smering van de mechanische verbindingen en de afdichtingen van de behuizing. Vervang de contactmodules voordat de elektrische kenmerken de gespecificeerde limieten overschrijden.

Integratiestrategieën met DCS/PLC en redundantie-architecturen

Voor een betrouwbare installatiecontrole kunt u waar nodig feedback van eindschakelaars koppelen aan zowel besturings- als veiligheidssystemen. Gebruik stemlogica (2-uit-3) of tweekanaals bewaakte feedback voor veiligheidsinstrumentele functies. Wanneer u oudere systemen achteraf inbouwt, kunt u parallel aan het mechanische contact een geïsoleerd solid-state-sensorkanaal toevoegen om snelle diagnostiek mogelijk te maken zonder de veiligheidslogica te veranderen. Zorg voor scheiding van de bedrading tussen voeding, belastingen met hoge stroomsterkte en detectiecircuits om interferentie te verminderen.

Aanbevelingen voor bedrading en logica

• Leid sensorkabels in speciale trays en gebruik afgeschermde kabel voor lange afstanden; beëindig de schermen aan één uiteinde.
• Implementeer plausibiliteitscontroles in PLC (controleer bijvoorbeeld of 'open' en 'gesloten' niet tegelijkertijd actief zijn).
• Voor SIL-compatibele systemen documenteert u de architectuur en voert u een faalmodusanalyse uit, inclusief de faalmodi van de eindschakelaars.

Milieubescherming: IP-classificaties, temperatuurcompensatie en trillingsharding

Selecteer een klep eindschakelaar met een IP-classificatie die overeenkomt met verhoogde blootstelling: IP66/67 voor washdown- of natte locaties; hoger voor onderdompeling. Controleer bij installaties met grote temperatuurschommelingen of de interne materialen (afdichtingsverbindingen, smeermiddelen, kunststoffen) binnen het verwachte bereik voldoen om verharding of samentrekking van de afdichting te voorkomen, wat de bedieningskracht zou kunnen veranderen. Gebruik trillingsgedempte steunen of potting voor elektronica in zones met veel trillingen om de kalibratie te behouden en intermitterende contacten te voorkomen.

• Valideer de aangegeven IP-classificatie door middel van locatierelevante tests: spray, condensatie en zoute mist, indien van toepassing.
• Specificeer temperatuurstabiele smeermiddelen en bevestig dat de thermische classificatie van de schakelcomponenten de extreme omgevingstemperaturen overschrijdt.
