Een vortex-flowmeter is ontworpen en vervaardigd op basis van de Karman-vortexstraattheorie, die voornamelijk wordt gebruikt voor het meten van de stroom van verschillende schone vloeistoffen zoals gassen, vloeistoffen en stoom. Vortex-flowmeters kenmerken zich door een laag drukverlies, een breed meetbereik en een hoge nauwkeurigheid. Bij het meten van de volumetrische stroomsnelheid van vloeistoffen worden deze vrijwel niet beïnvloed door veranderingen in parameters zoals vloeistofdichtheid, druk, temperatuur en viscositeit. Omdat ze geen bewegende mechanische onderdelen bevatten, bieden ze een hoge betrouwbaarheid en vereisen ze weinig onderhoud. Tegenwoordig kunnen vortexflowmeters van verschillende fabrikanten temperatuurcompensatie integreren, waardoor directe temperatuurcompensatie voor gas-/stoommetingen mogelijk is. Vortex-flowmeters zijn een van de universele flowmeetinstrumenten geworden en worden veel gebruikt in de procesindustrie.
Vortex-flowmeters bereiken doorgaans een nauwkeurigheid van 1% voor gas-/stoommetingen en 0,75% voor vloeistofmetingen. Bij onjuiste installatie kan de meetnauwkeurigheid echter aanzienlijk in gevaar komen.
Laten we de installatie van vortex-flowmeters bespreken:
1. De installatielocatie moet uit de buurt zijn van leidingen die onderhevig zijn aan mechanische trillingen en schokken.
2. De debietmeter moet worden geïnstalleerd op een locatie die garandeert dat de leiding volledig gevuld is om normale metingen te kunnen uitvoeren.

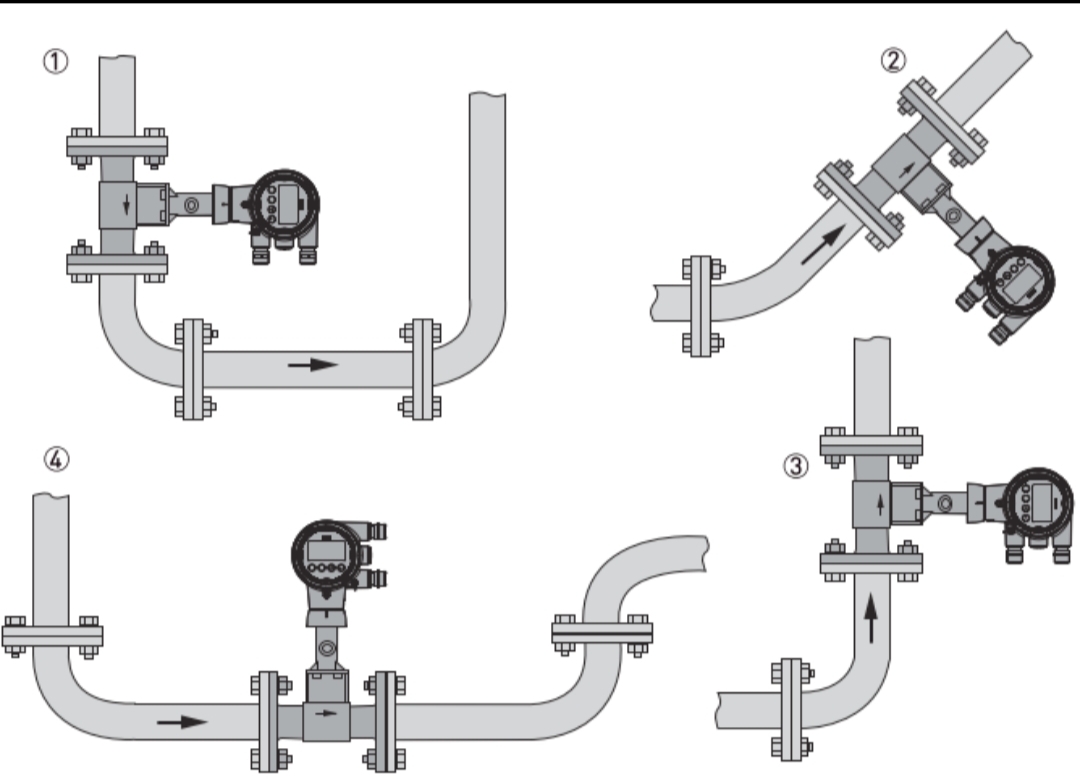

Voor vloeistoftoepassingen mag de flowmeter niet op hoge punten worden geïnstalleerd. De volgende installatieposities worden aanbevolen:

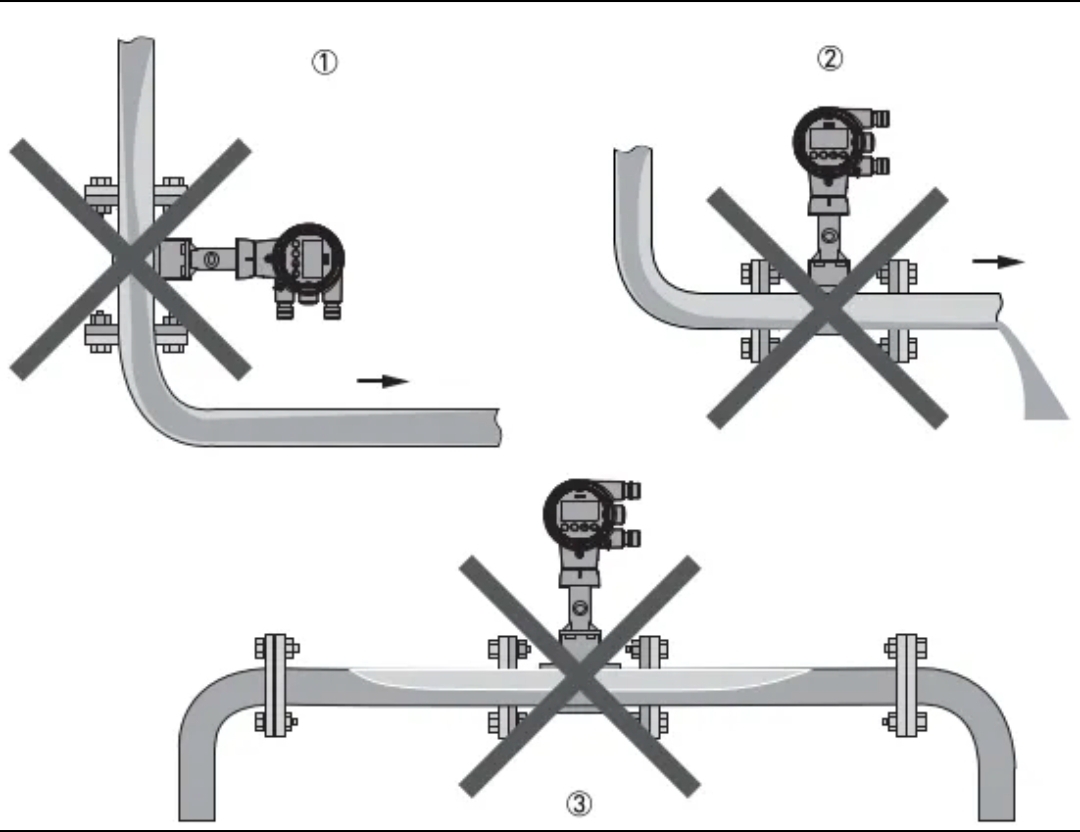

De volgende installatieposities worden niet aanbevolen voor vloeistoftoepassingen:
Bij gas/stoomtoepassingen is de leiding altijd gevuld met gas. Daarom kan de flowmeter worden geïnstalleerd in verticale opwaartse stroming, verticale neerwaartse stroming of horizontale oriëntaties. Het mag echter niet op lage punten worden geïnstalleerd. De aanbevolen installatieposities zijn:
Voor gas-/stoomtoepassingen kunnen lage punten vloeistof ophopen en deze mogen niet worden geselecteerd voor installatie:

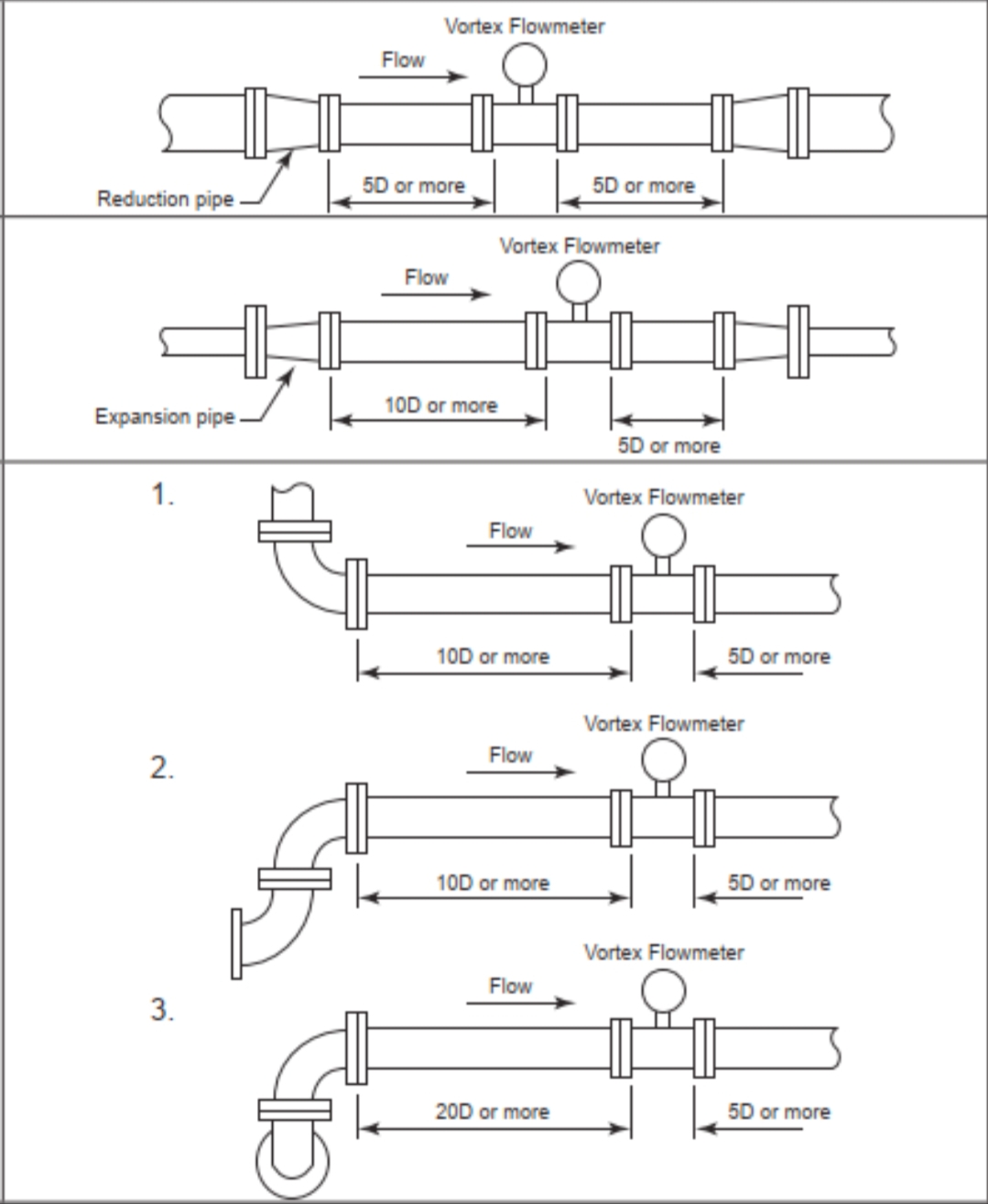

3. Rechte leidingsecties stroomopwaarts en stroomafwaarts (als temperatuur- en drukinstrumenten vereist zijn, moeten deze stroomafwaarts van de debietmeter worden geïnstalleerd. De stroomafwaartse instrumenten moeten ook buiten het rechte leidinggedeelte worden geplaatst. De aanbevolen opstellingsvolgorde voor meerdere instrumenten is: debietmeter, druktransmitter, temperatuurtransmitter). Raadpleeg in het algemeen de vereisten voor de lengte van rechte buizen die zijn gespecificeerd in het productmonster van de fabrikant (of de algemene richtlijn van 15D upstream en 5D downstream volgens de instrumenthandleidingen). Informeer het leidingtechnische team vooraf over de stroomopwaartse en stroomafwaartse vereisten voor rechte buizen voor de vortex-flowmeter. Zodra de fabrikant van het instrument is geselecteerd, moeten de installatievereisten opnieuw worden bevestigd volgens de specificaties van de fabrikant.

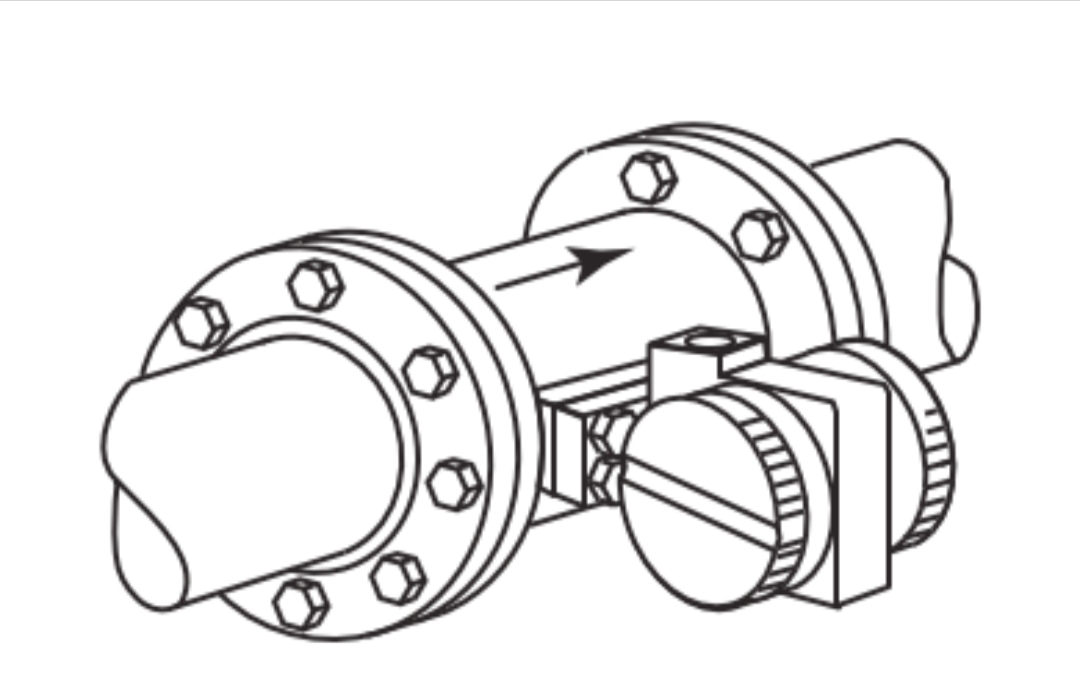

4. Bij het meten van media met hoge temperaturen leveren fabrikanten doorgaans split-type vortex-flowmeters. Voor geïntegreerde vortexflowmeters moet de oriëntatie van de zender worden bepaald op basis van de temperatuur van het medium. Bij het meten van stoom op hoge temperatuur moet de zender bijvoorbeeld zijwaarts of naar beneden gericht zijn (sommige fabrikanten raden installatie naar beneden niet aan, omdat er vloeistof in de zenderkop kan binnendringen).
